Kastengreifer

sicheres Heben, Transportieren und Entleeren

Kastengreifer
Kastengreifer

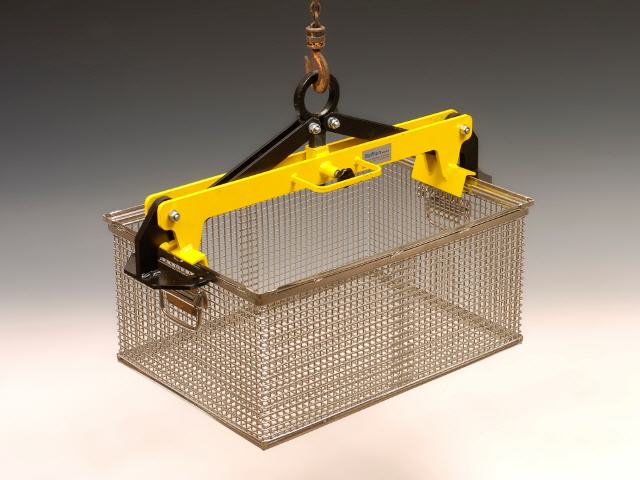

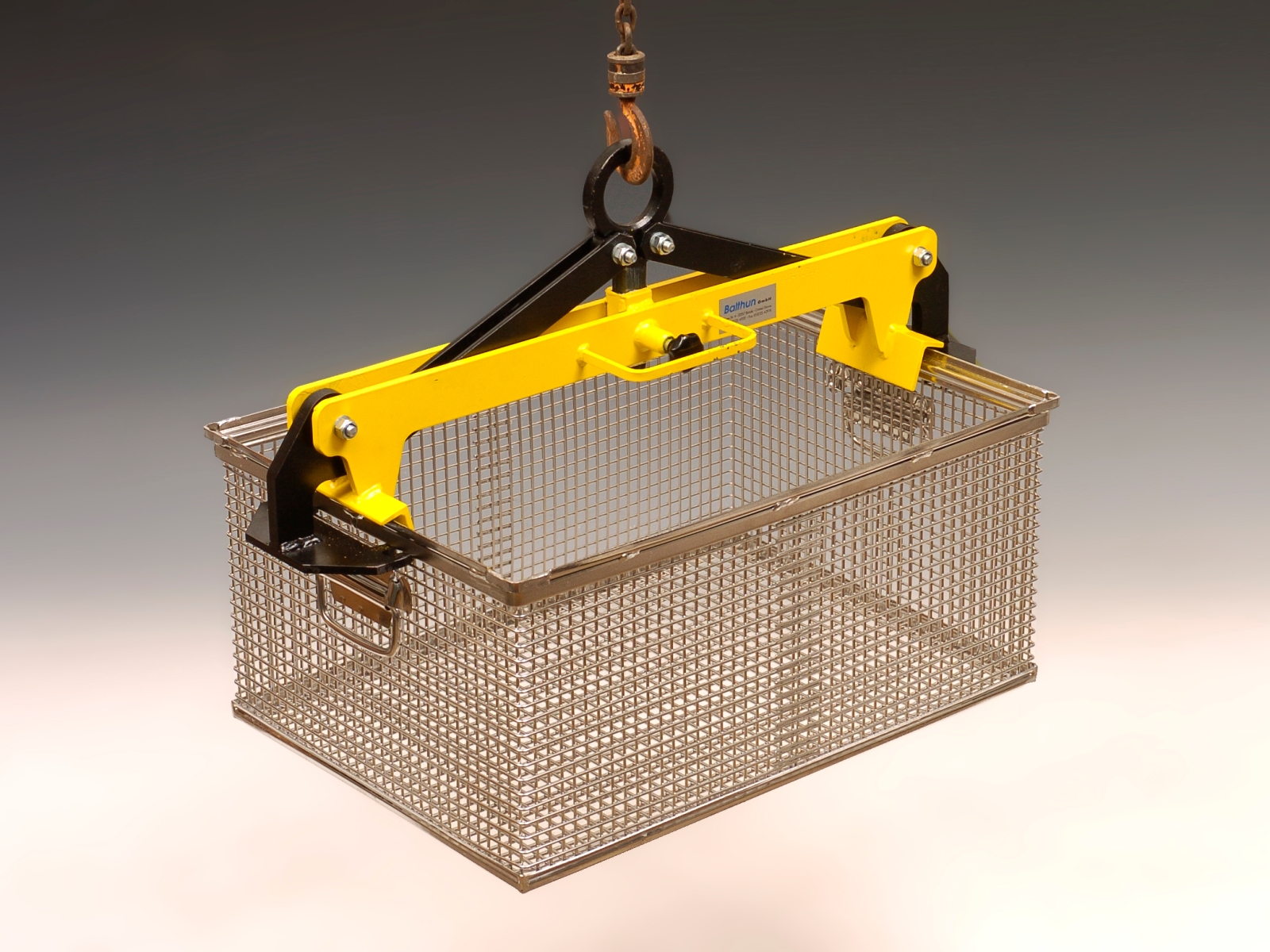

Der Greifer ist ausgelegt für die Aufnahme von Drahtgitterkörben oder Lochblechkästen mit vergleichbarem Rand.
Der Korb oder Kasten wird durch formschlüssiges Umfassen des äußeren Randes sicher gegriffen.
Der Kastengreifer drückt beim Anheben mit den beiden Klemmschienen unter den stabilen Behälterrand.
Nach dem Absetzen rastet die Sperrklinke selbsttätig ein und hält den Kastengreifer geöffnet.
Nach dem Absetzen rastet eine Sperrklinke ein und hält den Greifer geöffnet. Die Entriegelung für das Anheben erfolgt von Hand.
Der Kastengreifer erfüllt die einschlägigen Normen und EG-Richtlinien
(EG - Maschinenrichtlinie 98/37/EWGEN 13155 für Lastaufnahmemittel).

Die Tragkraft des Kastengreifers beträgt max. 250 kg.

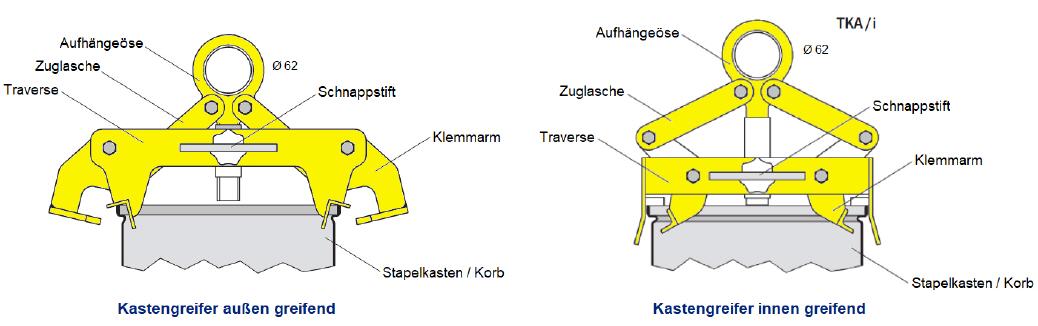

Der Kastengreifer ist als Außengreifer oder als Innengreifer erhältlich.

Bei Bestellung bitte Kasten- oder Korbtyp und die gewünschte Griffweite angeben bzw. ein Muster zur Verfügung stellen.

Optional: Kastengreifer für andere Abmessungen und / oder Randformen auf Anfrage.

technische Daten Kastengreifer

Art.Nr. für Korb- / Kastengröße Tragfähigkeit Gewicht Greifweite
2101 470 x 320 x 200 mm 250 kg 9,3 kg 320 - 480
2102 520 x 320 x 200 mm 250 kg 9,3 kg 320 - 520
2103 650 x 470 x 300 mm 250 kg 9,3 kg 480 - 650

Optional: Kastengreifer für andere Abmessungen und / oder Randformen auf Anfrage.

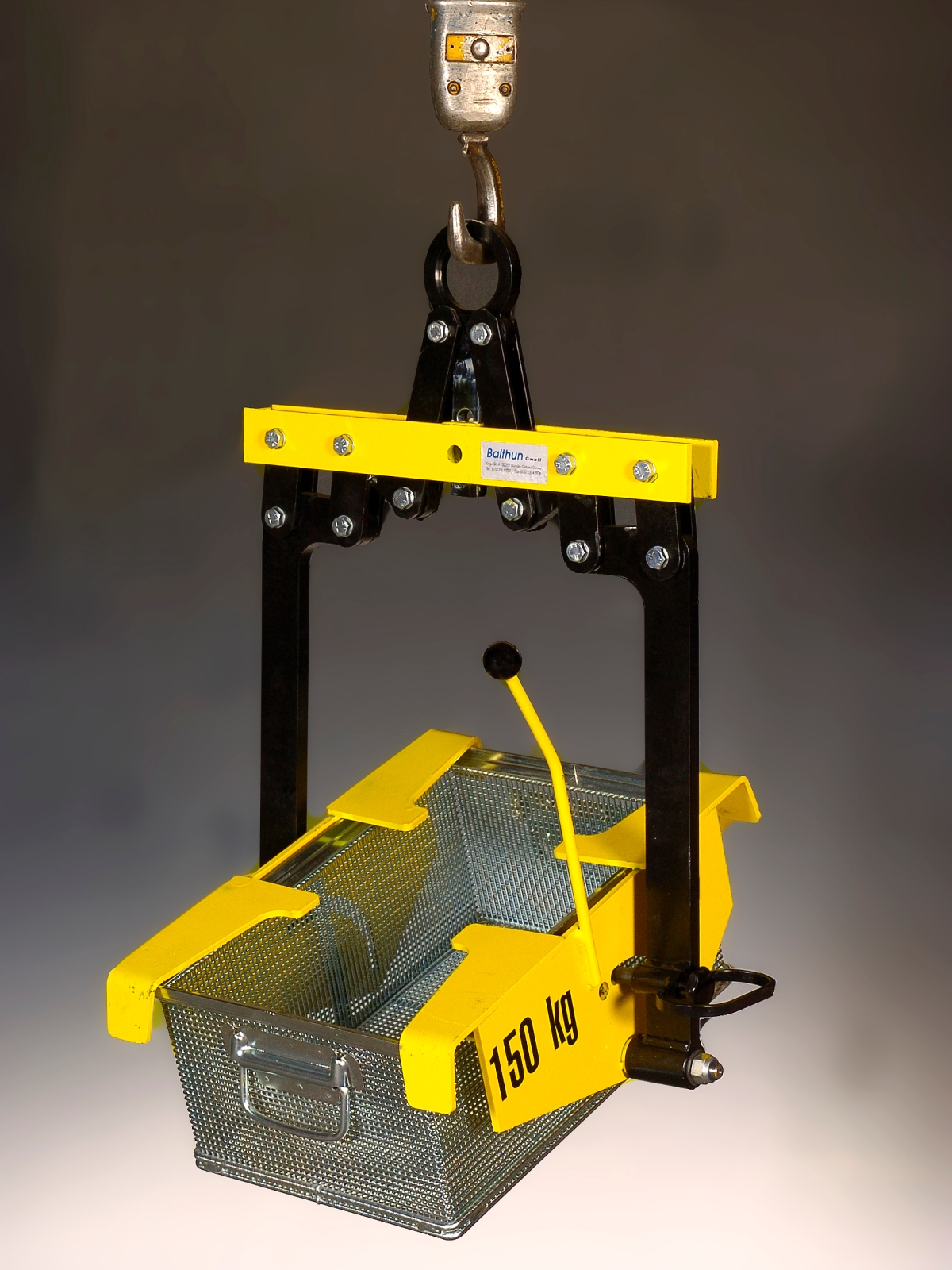

Kastengreifer mit Drehvorrichtung

Kastengreifer mit Dreh- u. Kippvorrichtung
Kastengreifer mit Dreh- u. Kippvorrichtung

Bei dem abgebildeten Kastengreifer mit Drehvorrichtung können Stapelkästen und Körben nicht nur schonend transportiert, sondern auch in hängendem Zustand entleert werden. Der Greifer ist sehr robust und dennoch sehr leicht bedienbar und erfüllt die einschlägigen Normen und EG-Richtlinien
(EG - Maschinenrichtlinie 98/37/EWG EN 13155 für Lastaufnahmemittel).

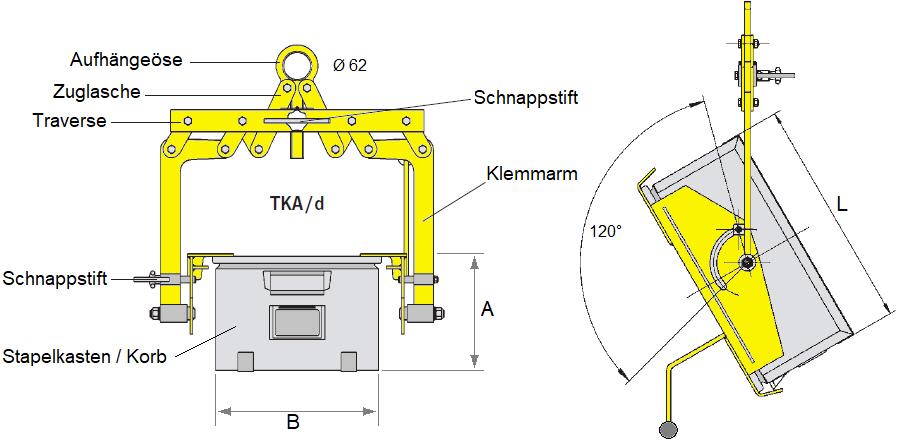

Ein Sicherheits-Verriegelungssystem vermeidet ein unbeabsichtigtes Öffnen des Greifers und Entleeren des Kastens. Die Greifbacken fassen formschlüssig unter den Kastenrand. Die Kippbewegung zum Entleeren des Behältnisses muss bewusst durch Lösen einer Sicherheitsarretierung eingeleitet werden. Die Drehbarkeit der Kippvorrichtung ist auf 120° begrenzt. Dadurch wird das Umschlagen des Kastens oder Korbes beim Entleeren und die damit verbundene Unfallgefahr ausgeschlossen.

Bei Bestellung bitte Kasten- oder Korbtyp angeben bzw. ein Muster zur Verfügung stellen.


technische Daten Kastengreifermit mit Drehvorricht

Art.Nr. für Korb- / Kastengröße Tragfähigkeit Gewicht Länge Breite Höhe
2104 470 x 320 x 200 mm 150 kg 25,8 kg 465 - 540 315 - 330 200 - 300
2105 520 x 320 x 200 mm 150 kg 25,8 kg 465 - 540 315 - 330 200 - 300
2106 650 x 470 x 300 mm 150 kg 26,0 kg 550 - 660 470 - 480 300

Optional: Kastengreifer für andere Abmessungen und / oder Randformen auf Anfrage.
